Geomagic Design X
——三维扫描到CAD软件的捷径

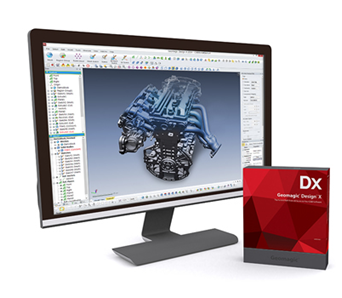

Geomagic Design X(原Rapidform
XOR)是业界最全面的逆向工程软件、结合基于历史树的CAD建模和三维扫描数据处理功能,使您能创建出可编辑、基于特征并与您现有的CAD软件兼容的CAD数模。
![image.png image.png](/attached/upload/image/20220813/6379602546482117164653773.png)
Geomagic Design X 工作流程
一:处理扫描数据
使用完整甚至不完整的扫描数据,提取出网络。
![image.png image.png](/attached/upload/image/20220813/6379602560276017207380670.png)
二:实体和面片建模
1 提取设计意图
2 创建CAD模型
3 通过精度分析检查质量
![image.png image.png](/attached/upload/image/20220813/6379602568297859502307181.png)
三:输出到CAD软件
1可将设计履历一起转换到您的CAD软件中
2 另存为中性格式、如IGES和STEP
3 本地CATIA V4, V5和AutoCAD文件导出
4 可保存为IGES, STEP或其他曲面格式、用于非参数化的应用
![image.png image.png](/attached/upload/image/20220813/6379602574940019442413325.png)
Geomagic Design X 的优势:
1.跟3D 扫描仪紧密结合,植入了各种扫描仪插件,可以在Geomagic软件里直接完成扫描。
![image.png image.png](/attached/upload/image/20220813/6379602586619659118798117.png)
2.具有强大的点云和三角面片处理功能;平台能支持更大的数据量。
![image.png image.png](/attached/upload/image/20220813/6379602589196211317093925.png)
3.能直接使用三角面片生成后续建模所需的曲线和曲面。
![image.png image.png](/attached/upload/image/20220813/6379602591939946455144034.png)

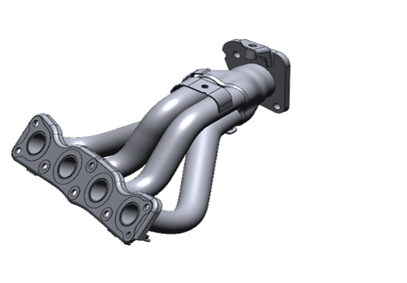

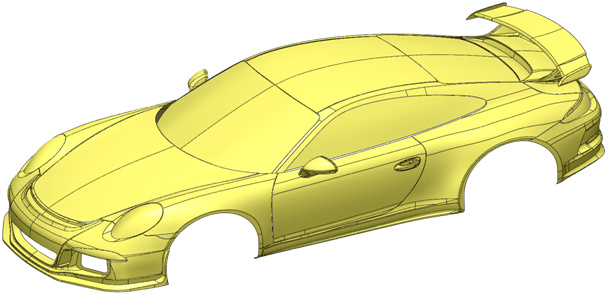

Design X 的应用案例:
![image.png image.png](/attached/upload/image/20220813/6379602622625761699031243.png)
![image.png image.png](/attached/upload/image/20220813/6379602623344508936067840.png)
![image.png image.png](/attached/upload/image/20220813/6379602624511691793802245.png)
![image.png image.png](/attached/upload/image/20220813/6379602624947627581771574.png)
![image.png image.png](/attached/upload/image/20220813/6379602625708561512979515.png)
